51单片机LED流水灯多种驱动方式

发布时间： 2023/4/23 14:39:43 | 96 次阅读

前言

开发者在入门点亮di一盏灯后，再深入一点就会用到流水灯。而如何实现流水灯又有好几种方式，我查询了一网上大神们的作品，无非有三种方式即查询法、位移法。这篇文章，我就如何实现流水灯开展讨论。

硬件

我以新定义TBK-RD8T3x_v1.0开发板，为实验条件。

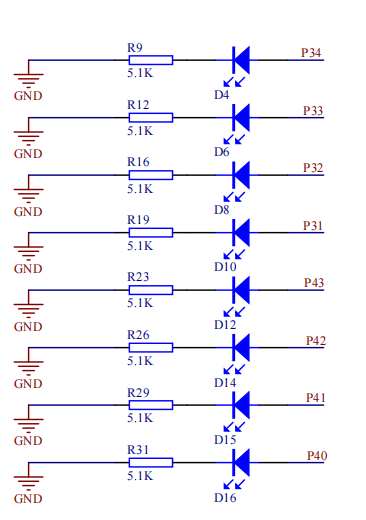

板载了8个流水灯。原理图如下：

实现方式之一

从原理图上看，这8个灯不是接在1个P口上，分别接到了P3的第1-4，与P4的0-3端口之，按网上的教材位移方法都是不适用的。

于是我写下了di一种方法那就是直接对每一个灯进行写来实现：

#include "rd8.h"

 #define ON 1 #define OFF 0

sbit LED0 = P4^0;
sbit LED1 = P4^1;
sbit LED2 = P4^2;
sbit LED3 = P4^3;
sbit LED4 = P3^1;
sbit LED5 = P3^2;
sbit LED6 = P3^3;
sbit LED7 = P3^4;
 void  delay(uint32_t xms)   //延时约xms毫秒
{
    uint32_t  i,j;
    for(i=xms*2;i>0;i--)
    for(j=112;j>0;j--);    //分号代表跑空，for语句不需要分号，112次表示一毫秒
}
 void LED_Init(void)
{
	P3CON |= 0x1E; //P3 0b0001 1110 输出
	P4CON |= 0x0F; //P4 0b0000 1111
}


 void main(void)
{
	LED_Init();
 while(1)
	{
		LED0 = ON;
		delay(500);

		LED0 = OFF;
		LED1 = ON;
		delay(500);

		LED1 = OFF;
		LED2 = ON;
		delay(500);

		LED2 = OFF;
		LED3 = ON;
		delay(500);

		LED3 = OFF;
		LED4 = ON;
		delay(500);

		LED4 = OFF;
		LED5 = ON;
		delay(500);

		LED5 = OFF;
		LED6 = ON;
		delay(500);

		LED6 = OFF;
		LED7 = ON;
		delay(500);

		LED7 = OFF;
		delay(500);
	}
}

这样的编程实现了流水灯，优点是直观，缺点是编写起来麻烦，代码比较长。经查看map文件编译结果为：Program Size: data=21.0 xdata=28 const=0 code=418

实现方式之二

用数组法来实现，我们用数据来定义了P4，P3两组显示状态，共组组了9对分别表示8个灯的显示状态：

#include "rd8.h"
 //P40 P41 P42 P43  //P31 P32 P33 P34   //定义LED 状态数组
 static uint8_t LEDs[]={0x00,0x00,0x01,0x00, 0x02,0x00,0x04,0x00,0x08,0x00, 0x00,0x02, 0x00,0x04, 0x00,0x08,0x00,0x10};

 void LED_Init(void) {
	P3CON |= 0x1E; //P3 0b0001 1110 输出
	P4CON |= 0x0F; //P4 0b0000 1111
}

 void delay(uint32_t xms)   //延时约xms毫秒 {
    uint32_t  i,j;
    for(i=xms*2;i>0;i--)
    for(j=112;j>0;j--);    //分号代表跑空，for语句不需要分号，112次表示一毫秒
}
 void LED_Flash(void) {
 static uint8_t ledIndex = 0;
 if(ledIndex == 9)
		ledIndex = 0;
	P4 = LEDs[ledIndex*2];
	P3 = LEDs[ledIndex*2%2B1];
	ledIndex %2B%2B;

}

 void main(void) {
 LED_Init();

 while(1)
	{
	 LED_Flash();
	 delay(500);
	}
}

这样用查表法整理出来的的代码相对于di一种实现方式，代码行有所减短，编译后，查看.map结果为：Program Size: data=40.0 xdata=0 const=0 code=454

实现方式之三

实现方式2，主要是查表的数组还是比较点内存，这里优化一下。

#include "rd8.h"
 //P40 P41 P42 P43  //P31 P32 P33 P34   //定义LED 状态数组
 //static uint8_t LEDs[]={0x00,0x00,0x01,0x00, 0x02,0x00,0x04,0x00,0x08,0x00, 0x00,0x02, 0x00,0x04, 0x00,0x08,0x00,0x10};   //                            高四位代表P4 低四位代表P3 由于P3 为1-4,我们右移了一位，在显示时，我们需要左移一位 static uint8_t LEDs[]={0x00,// 0b 0000 00000
											 0x10,// 0b 0001 00000
                       0x20,
                       0x40,
                       0x80,
                       0x01,//0b 0000 0001
                       0x02, 0x04,0x08,};  void LED_Init(void) {
	P3CON |= 0x1E; //P3 0b0001 1110 输出
	P4CON |= 0x0F; //P4 0b0000 1111
}

 void delay(uint32_t xms)   //延时约xms毫秒 {
    uint32_t  i,j;
    for(i=xms*2;i>0;i--)
    for(j=112;j>0;j--);    //分号代表跑空，for语句不需要分号，112次表示一毫秒
}
 void LED_Flash(void) {
 static uint8_t ledIndex = 0;
 if(ledIndex == 9)
		ledIndex = 0;
	P4 = (LEDs[ledIndex] & 0xF0)>>4;
	P3 = (LEDs[ledIndex] & 0x0F)<<1;
	ledIndex %2B%2B;

}

 void main(void) {
 LED_Init();

 while(1)
	{
	 LED_Flash();
	 delay(500);
	}
}

这样优化后，点用内存有所减少：Program Size: data=31.0 xdata=0 const=0 code=446

实现方式之四

在方式2、方式3，我们定义了数组，利用查表法来实现流水灯。这一节我用利用位移来实现。

#include "rd8.h"
 void LED_Init(void) {
	P3CON |= 0x1E; //P3 0b0001 1110 输出
	P4CON |= 0x0F; //P4 0b0000 1111
}

 void delay(uint32_t xms)   //延时约xms毫秒 {
    uint32_t  i,j;
    for(i=xms*2;i>0;i--)
    for(j=112;j>0;j--);    //分号代表跑空，for语句不需要分号，112次表示一毫秒
}
 void LED_Flash(uint8_t led_data) {
	P3 = (led_data & 0xF0)>>3;  //由于P3从1开始，所以只右移3位
	P4 = (led_data & 0x0F);
}

 void main(void) {
 uint8_t LED_DATA;
 uint8_t i;
 LED_Init();

 while(1)
	{
		LED_DATA = 0x00;
	 LED_Flash(LED_DATA); // 这里开始是熄灭所有的灯
	 delay(500);
		LED_DATA = 0x01;      //初始值
	 for(i=0;i<9;i%2B%2B)
		{
		 LED_Flash(LED_DATA);
			LED_DATA = LED_DATA << 1;
		 delay(500);
		}
	}
}

这样我也实现了流水灯，这次位移的实现，我们的代码量变化为：Program Size: data=23.0 xdata=0 const=0 code=325

实现方式之五

上面所有的流水灯是阻塞式的，我们如果需要处理其的事任，那就得修改为非阻塞式，这里我们增加了定时器来实现，代码如下：

#include "rd8.h"
 uint8_t sta;   uint32_t count = 0;
 void LED_Init(void) {
	P3CON |= 0x1E; //P3 0b0001 1110 输出
	P4CON |= 0x0F; //P4 0b0000 1111
}
 void Timer0Iint(void) {
	TMOD |= 0x01;  // 配置定时器0为 16位定时器，  TH0、TL0全用
	TH0 =(65536-1000)/256;   //1000us定时，即1毫秒溢出产生中断
	TL0 =(65536-1000)%256;  //1000us定时，即1毫秒溢出产生中断
	ET0 = 1;								 //开启定时器0中断
	EA = 1;									 //开启全局中断
	TR0 = 1;								 //定时器0开始计数;
}
 void LED_Flash(void) {
 static uint8_t led_data = 0x00;

	P3 = (led_data & 0xF0)>>3;  //由于P3从1开始，所以只右移3位
	P4 = (led_data & 0x0F);
	led_data = led_data<<1;
 if (led_data == 0x00)
		led_data = led_data |= 0x01;
}

 void main(void) {
 Timer0Iint();
 LED_Init();

 while(1)
	{
	 if(sta == 1)
		{
			sta = 0;
		 LED_Flash();
		}
	}
}
 void Timer0() interrupt 1 {
 //每次产生中断后初始化定时器初值， 1ms秒产生1次中断
	TH0=(65536-1000)/256;
	TL0=(65536-1000)%256;
 //500毫秒执行次LED1反转
	count %2B%2B;
 if(count == 500)
	{
		sta =1;
		count = 0;
	}

}

经过修改，这一版是基于非阻塞式的实现。编译后的.map，代码尺寸如下：Program Size: data=15.0 xdata=0 const=0 code=364

实现方式之六

这里再增加一种位移的方面代码如下，这种方式更加简洁：

#include "rd8.h" #include  uint8_t sta;   uint32_t count = 0;
 void LED_Init(void) {
	P3CON |= 0x1E; //P3 0b0001 1110 输出
	P4CON |= 0x0F; //P4 0b0000 1111
}
 void Timer0Iint(void) {
	TMOD |= 0x01;  // 配置定时器0为 16位定时器，  TH0、TL0全用
	TH0 =(65536-1000)/256;   //1000us定时，即1毫秒溢出产生中断
	TL0 =(65536-1000)%256;  //1000us定时，即1毫秒溢出产生中断
	ET0 = 1;								 //开启定时器0中断
	EA = 1;									 //开启全局中断
	TR0 = 1;								 //定时器0开始计数;
}
 void LED_Flash(void) {
 static uint8_t led_data = 0x01;
	led_data = _crol_(led_data,1);
	P3 = (led_data & 0xF0)>>3;  //由于P3从1开始，所以只右移3位
	P4 = (led_data & 0x0F); //	led_data = led_data<<1; //	if (led_data == 0x00) //		led_data = led_data |= 0x01;
}

 void main(void) {
 Timer0Iint();
 LED_Init();

 while(1)
	{
	 if(sta == 1)
		{
			sta = 0;
		 LED_Flash();
		}
	}
}
 void Timer0() interrupt 1 {
 //每次产生中断后初始化定时器初值， 1ms秒产生1次中断
	TH0=(65536-1000)/256;
	TL0=(65536-1000)%256;
 //500毫秒执行次LED1反转
	count %2B%2B;
 if(count == 500)
	{
		sta =1;
		count = 0;
	}

}

此次修改后的.map文件显示为：Program Size: data=15.0 xdata=0 const=0 code=359

总结

总结一下这几种编程方式点用的空间：

序号	data	xdata	code	优点	缺点
定义端口法	21.0	28	418	代码可读性高，直观	代码行数多，如何需要修改比较麻烦
数组查表法	40.0	0	454	代码较di一种整洁，容易修改	占用内存大
查表法优化	31.0	0	446	相比上一种减少了内存的占用	占用内存大
位移法之一	23.0	0	325	相比上面的数组查询占用内存小	实现代码复杂
非阻塞式位移	15.0	0	364	相比上面的，实现非阻塞式位移	代码理解需要一定基础
非阻塞进式位移二	15.0	0	359	代码更整法，占用空间小，后期实现功能简单方便	阅读理解代码，需要位移的基础知识
